5 claves sobre módulos 4x4 y sus errores

Los módulos 4x4 son unidades electrónicas que controlan la conexión de la tracción en las cuatro ruedas, el reparto de torque y la comunicación entre sensores, actuadores y otros computadores del vehículo. Cuando presentan fallas, pueden aparecer testigos encendidos, cambios que no responden, ruidos o pérdida de tracción.

¿Cómo funcionan los módulos 4x4?

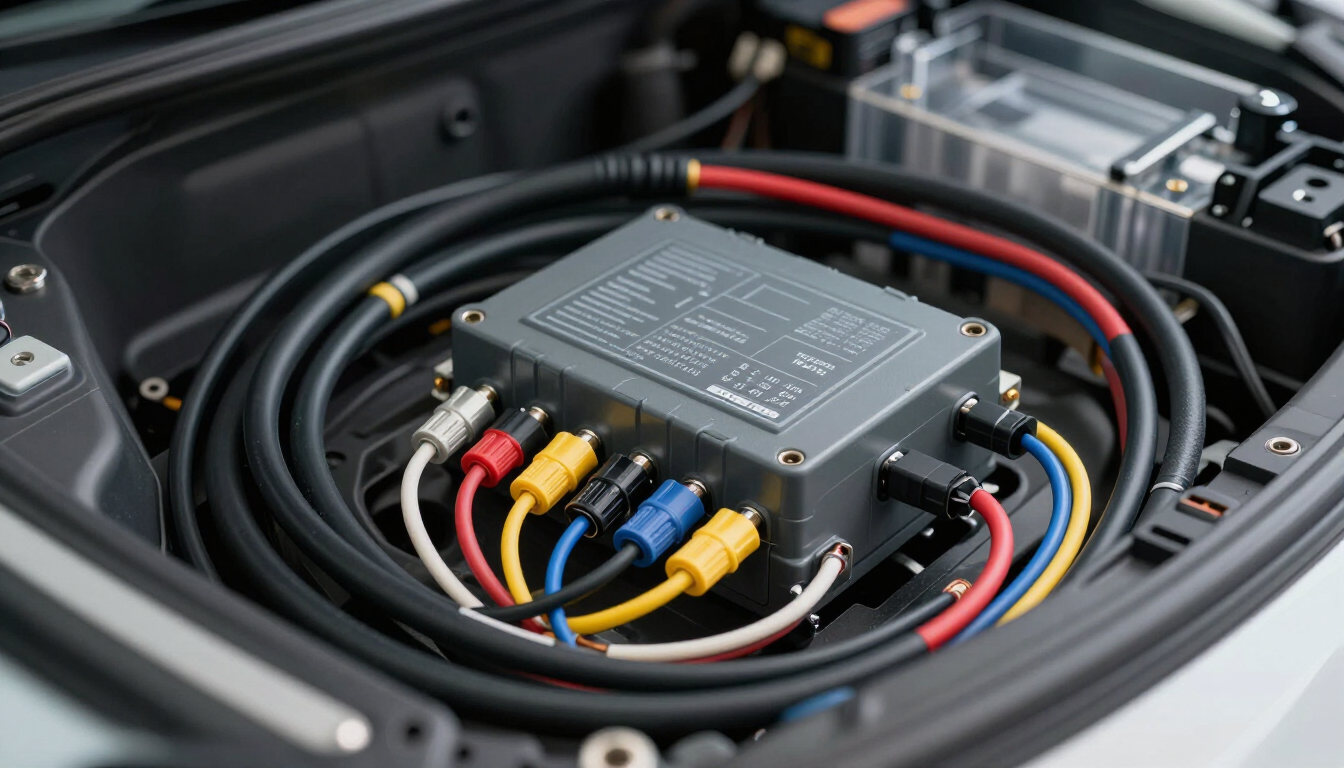

En una camioneta o SUV moderna, el sistema 4x4 no depende únicamente de palancas, engranajes y diferenciales. También utiliza uno o varios módulos electrónicos que reciben información de diferentes componentes para decidir cuándo y cómo activar la tracción integral.

Según el modelo, el módulo puede controlar o comunicarse con:

• Motor eléctrico de la caja de transferencia.
• Embrague multidisco o acoplamiento central.
• Sensores de velocidad de las ruedas.
• Sensor de posición de la caja de transferencia.
• Módulo ABS, transmisión y motor.
• Interruptores, selectores y botones del sistema 4x4.

El módulo interpreta datos de velocidad, posición, temperatura, carga y adherencia. Después envía órdenes a los actuadores para seleccionar modos como 2H, 4H, 4L, Auto, Lock o Terrain, dependiendo del fabricante.

Por eso, una falla en el módulo 4x4 no siempre significa que el diferencial o la caja de transferencia estén dañados. El problema puede estar en la alimentación eléctrica, una comunicación CAN, un sensor, el cableado o la programación.

¿Cuáles son los errores más frecuentes en un módulo 4x4?

1. Pérdida de comunicación con otros módulos

Los vehículos modernos intercambian información mediante redes electrónicas, especialmente la red CAN. Si el módulo 4x4 deja de comunicarse con el ABS, la transmisión o el computador principal, el sistema puede desactivarse como medida de protección.

Las causas habituales incluyen cables partidos, conectores flojos, humedad, corrosión, cortocircuitos o bajo voltaje de batería. Un escáner puede mostrar códigos de comunicación, pero el código por sí solo no identifica automáticamente la pieza que debe cambiarse.

2. Fallas del motor o actuador de la caja de transferencia

El módulo puede ordenar el cambio de modo, pero el motor eléctrico encargado de mover el mecanismo podría estar atascado, desgastado o fuera de posición. En ese caso, el tablero puede mostrar mensajes como “4x4 fault”, “service 4WD” o “tracción integral no disponible”.

También es posible que el actuador funcione de manera intermitente debido a engranajes internos dañados, contaminación o pérdida de calibración.

3. Sensor de posición desajustado

El sistema necesita confirmar si la caja de transferencia está realmente en 2H, 4H o 4L. Cuando el sensor entrega una lectura incorrecta, el módulo puede impedir el cambio de modo, encender testigos o dejar la transmisión en una posición de seguridad.

Una calibración adecuada puede resolver algunos casos. Sin embargo, si la señal no cambia o llega de forma irregular, es necesario revisar el sensor, el cableado y el actuador.

4. Bajo voltaje o alimentación inestable

Una batería descargada, un alternador con problemas o una mala conexión a tierra pueden generar múltiples códigos de error. Los módulos electrónicos son sensibles a las variaciones de voltaje, especialmente durante el arranque.

Antes de condenar un módulo 4x4, conviene verificar batería, fusibles, relés, tierras y voltajes bajo carga. Esta comprobación evita reemplazos costosos y diagnósticos equivocados.

5. Daño por humedad o intervención eléctrica

La ubicación del módulo cambia según el vehículo. Algunos están protegidos bajo el tablero; otros se encuentran cerca del piso, la consola o zonas expuestas a humedad. Una filtración, lavado inadecuado o instalación de accesorios puede provocar sulfatación y fallas internas.

Las alarmas, luces, radios, sistemas de rastreo y modificaciones de cableado también pueden afectar la red de comunicación si se instalan sin las protecciones correctas.

¿Qué síntomas indican una falla en el sistema 4x4?

Los síntomas dependen del fabricante y del tipo de avería, pero los más comunes son:

• Testigo 4WD, ABS, control de estabilidad o transmisión encendido.
• El vehículo no entra o no sale de 4H o 4L.
• El selector parpadea o muestra un mensaje de servicio.
• Golpes, zumbidos o ruidos al activar la tracción.
• Pérdida de tracción en una superficie resbalosa.
• El sistema funciona algunas veces y falla en otras.

No es recomendable seguir forzando el selector cuando el sistema no responde. Intentar activar 4L en movimiento, mantener presionado el botón repetidamente o conducir con ruidos fuertes puede aumentar el daño mecánico.

Diagnóstico electrónico: qué se debe revisar

Un diagnóstico profesional debe comenzar por confirmar el síntoma y conocer las condiciones en que aparece: temperatura, velocidad, modo seleccionado y comportamiento del vehículo. Después se realiza una revisión ordenada.

Paso 1: inspección visual

Se revisan conectores, fusibles, relés, tierras, cableado y señales de humedad. También se verifica si hubo reparaciones previas, golpes en la parte baja o instalación de accesorios eléctricos.

Paso 2: lectura de códigos

No todos los escáneres pueden entrar al módulo 4x4. Se necesita un equipo que tenga cobertura para la marca y el sistema específico. La lectura debe incluir datos guardados, códigos actuales y estado de comunicación con otros módulos.

Paso 3: pruebas eléctricas

Se miden alimentación, tierra, continuidad, resistencia y señales de comunicación. Estas pruebas deben hacerse con diagramas técnicos y procedimientos del fabricante, no únicamente siguiendo el color de los cables.

Paso 4: comprobación de actuadores

Cuando es posible, se activan el motor de la caja de transferencia, solenoides o embragues mediante el equipo de diagnóstico. Así se determina si el módulo envía la orden y si el componente responde.

Paso 5: programación o calibración

Algunos módulos requieren configuración, aprendizaje de posición o programación después de una reparación o reemplazo. Instalar una unidad usada sin verificar compatibilidad puede producir nuevos errores.

Puedes conocer otros servicios de diagnóstico y reparación electrónica automotriz antes de autorizar un cambio de piezas.

¿Se puede reparar un módulo 4x4?

En muchos casos, sí. La posibilidad depende del tipo de daño, el estado de la tarjeta electrónica y la disponibilidad de información técnica y repuestos. Una reparación puede incluir limpieza especializada, corrección de pistas, reemplazo de componentes, reparación de conectores o recuperación de la comunicación.

Cuando el daño interno es severo, el módulo puede requerir reemplazo. Aun así, instalar otra unidad no siempre es una solución directa. Puede ser necesario programarla, codificarla, sincronizarla con el vehículo o realizar una calibración final.

La reparación electrónica puede ser una alternativa útil cuando:

• El módulo original es difícil de conseguir.
• La unidad nueva tiene un costo elevado.
• El vehículo presenta un daño localizado y comprobable.
• Se quiere conservar la configuración original.
• La falla es intermitente y requiere pruebas especializadas.

La decisión debe tomarse después de confirmar la causa. Cambiar módulos “por descarte” puede generar gastos duplicados y dejar fallas de comunicación sin resolver.

Errores que conviene evitar

Cambiar piezas sin diagnóstico

Un código relacionado con el sistema 4x4 no significa automáticamente que el módulo esté defectuoso. Primero se deben revisar alimentación, tierra, cableado y señales.

Desconectar la batería como única solución

Reiniciar el vehículo puede borrar temporalmente un mensaje, pero no repara una causa eléctrica, mecánica o de comunicación. Si el error regresa, se necesita una revisión completa.

Comprar un módulo usado sin verificar compatibilidad

La referencia, versión de software, vehículo donante y configuración deben coincidir. En algunos modelos, la unidad requiere programación específica para funcionar.

Continuar conduciendo con ruidos o bloqueos

Una falla electrónica puede ocultar un problema mecánico. Si hay golpes, vibraciones o dificultad para cambiar de modo, lo más prudente es limitar el uso y solicitar una evaluación.

¿Cuándo llevar una camioneta 4x4 a un especialista en Bogotá?

Solicita diagnóstico si el testigo permanece encendido, la tracción no activa, el selector parpadea, aparece un mensaje de servicio o el problema se repite después de reiniciar el vehículo. También es importante revisar el sistema después de una inundación, golpe en los bajos o intervención eléctrica.

En Bogotá, puedes consultar a un especialista en electricidad automotriz para revisar módulos ABS, Airbag, inyección, 4x4 y otros sistemas electrónicos. Encuentra los datos de atención y contacto en la página de servicios o escribe por medio de contacto .

Preguntas frecuentes sobre módulos 4x4

¿Un módulo 4x4 dañado impide mover el vehículo?

No siempre. Algunas camionetas pueden seguir desplazándose en 2H, mientras otras bloquean ciertas funciones para proteger la transmisión. La respuesta depende del diseño del vehículo y de la gravedad de la falla.

¿El escáner puede reparar el módulo?

El escáner permite leer códigos, observar datos y ejecutar algunas pruebas, calibraciones o programaciones. No repara físicamente una tarjeta, un cable roto, un actuador atascado o un componente quemado.

¿Cuánto tarda el diagnóstico?

El tiempo depende del acceso al módulo, la disponibilidad de diagramas, la intermitencia del problema y si se requieren pruebas adicionales. Un diagnóstico correcto puede tomar más que una simple lectura de códigos.

Conclusión: diagnostica antes de reemplazar

Los módulos 4x4 coordinan sensores, actuadores y computadores para que una camioneta o SUV pueda seleccionar y mantener la tracción adecuada. Sus fallas pueden deberse a comunicación, voltaje, humedad, sensores, actuadores o programación, no únicamente al módulo. Si aparecen testigos, bloqueos, ruidos o pérdida de tracción, evita forzar el sistema y solicita una revisión especializada. El siguiente paso es comparar los síntomas con una inspección visual, lectura de códigos y pruebas eléctricas. Así podrás decidir con mayor seguridad entre calibrar, reparar o reemplazar el componente.
